Seismographen

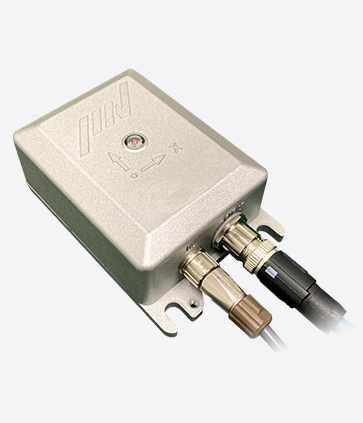

S-QUBE
（SW-9033）
EXPO2025 Adoption! Der Seismograph der Zukunft
ーEntspricht IP67・Stoßfest・ Beständig gegen seismische Schwingungen mit langer Periodeー
Stellt die gängige Meinung über Seismometer auf den Kopf.
Alle Funktionen zur Erdbebenüberwachung sind in einem handflächengroßen Sensor untergebracht.
Durch die Anbindung an die Cloud ist eine Fernüberwachung von Erdbebenschäden möglich.
Fälle

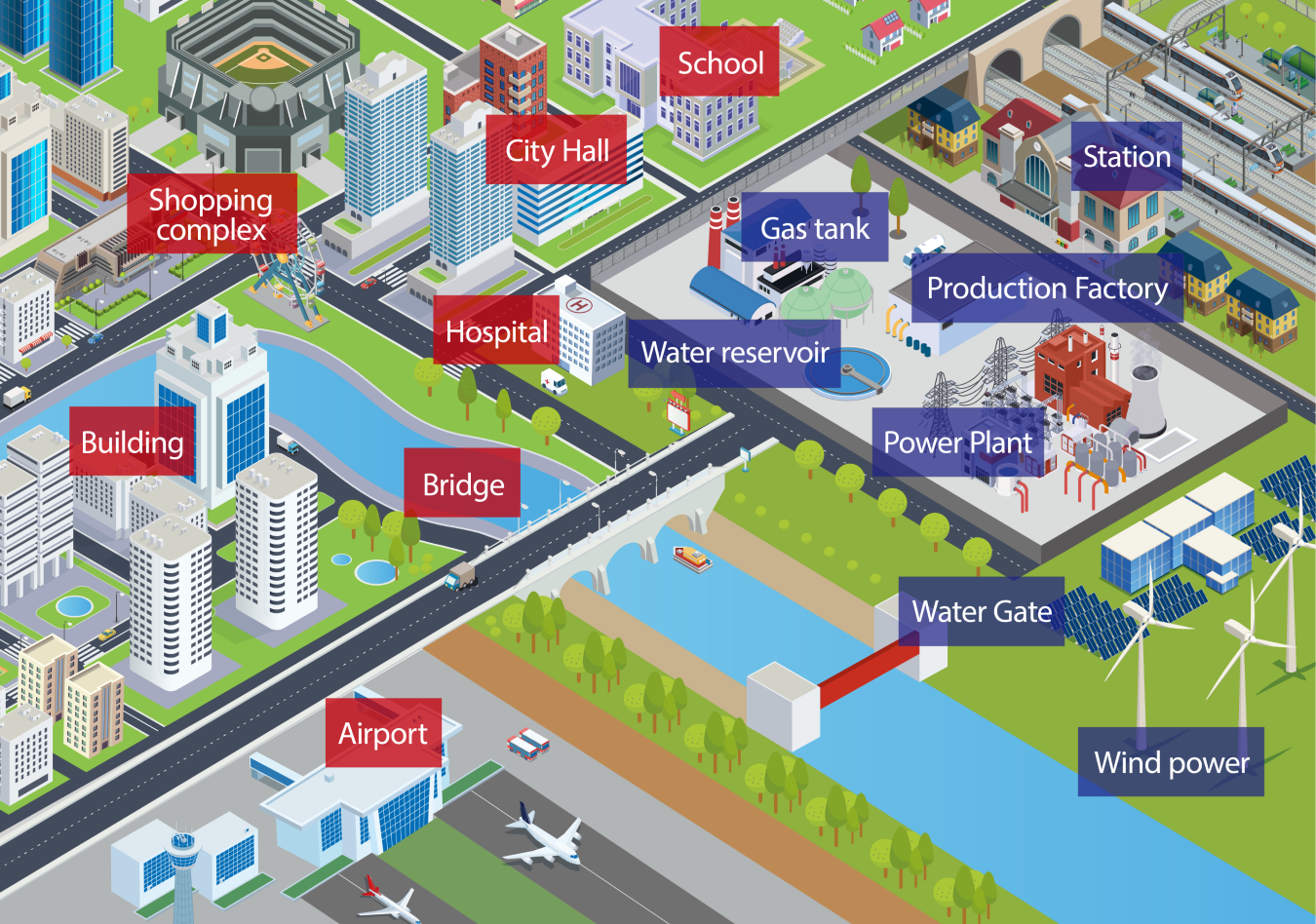

Wo S-QUBE zum Einsatz kommt
Für Standorte, an denen Notabschaltungen oder Alarme erforderlich sind
-
Produktionsstätte
-
Kraftstofftank
-
Kraftwerk
-
Verteilerbehälter
-
Schieber
-
Flughafen
-
Brücke
-
Krankenhaus
-
Schule
-
Rathaus
EXPO2025
-
Wie stark wackelt der Veranstaltungsort gerade?
Visualisierung von „Erdbeben“ auf der aufgeschütteten Insel Yumeshima mithilfe von Satellitenkommunikation und Cloud-Computing zur punktgenauen Messung, um im Notfall angemessene erste Entscheidungen treffen zu können.
Ein Erdbebenüberwachungsnetzwerk der nächsten Generation, das den rauen Außenbedingungen standhält, trug dazu bei, die Sicherheit der Veranstaltung zu gewährleisten. -
Eigenschaften
Alle Funktionen zur seismischen Überwachung in Ihrer Hand
Umfangreiche Funktionen
-
Erkennung von Erdbeben
Es ist möglich, Werte für die Kriterien zur Erdbebenerkennung unter verschiedenen Bedingungen festzulegen.
-
Systemaffinität
Lässt sich über USB-Stromversorgung und LAN-Anschluss problemlos mit PCs und verschiedenen Netzwerken verbinden.
-
Erfasst seismische Schwingungen mit langer Periode
Geeignet zur Messung langperiodischer seismischer Schwingungen, die in Hochhäusern größere Schäden verursachen können, und entspricht der Kategorie +L der Norm ISO 37174
Sicherheit
-
Stoßfest
Eine Stoßfestigkeit, die herkömmliche Seismographen nicht aufweisen.
-
IP67
Es ist wasserdicht. Stabiler Betrieb auch im Außenbereich.
-
Blitzsicher
Es hat die EMV-Prüfung bestanden und ist somit gegen verschiedene Arten von Störsignalen und Blitzüberspannungen geschützt.
Preiswert
-
Kompakt und leistungsstark
Der Sensor mit einem Durchmesser von 12 cm weist eine Messleistung auf, die die herkömmlicher Seismographen übertrifft.
Funktion zur Messung langperiodischer seismischer Schwingungen gemäß ISO 37174 usw.
-
Energieeinsparung
Seien Sie im Falle eines Erdbebens stets bereit. Umweltfreundliches Design mit geringem Stromverbrauch für ein beruhigendes Gefühl.
-
Geringere Verkabelungskosten
Kann mit handelsüblichen LAN-Kabeln erweitert werden
Messung langperiodischer seismischer Schwingungen mit einer Genauigkeit von weniger als 1 % selbst bei 0,02 Hz
Japan ist ein erdbebengefährdetes Land, und das dringlichste Problem, das es zu lösen gilt, sind „langperiodische Erdbebenbewegungen“.
Um diese unsichtbare und enorme Energie präzise zu erfassen, haben wir die Leistungsfähigkeit des Schwingungssensors, der das Herzstück unseres Produkts bildet, überprüft.
Dadurch konnten wir nachweisen, dass unser Sensor im extrem niedrigen Frequenzbereich von 0,02 Hz (Periode von 50 Sekunden) eine erstaunliche Messgenauigkeit von weniger als 1 % Fehler aufweist.
Das System liefert äußerst zuverlässige Daten zu Schwingungen mit extrem langer Periode, die bei herkömmlichen Sensoren häufig im Rauschen untergehen, und ermöglicht es, das „tatsächliche Verhalten“ von Bauwerken in Echtzeit zu erfassen.
-
Sicherheitsmanagement in Hochhäusern
Sofortige Erfassung von Schäden. Dies verbessert die Genauigkeit der Aufzugssteuerung und die Erkennung von Personen, die Schwierigkeiten haben, nach Hause zurückzukehren, erheblich und minimiert so das Chaos in der Stadt.
-
Schwappen in Öltanks
Überwacht Schwankungen des Flüssigkeitsstands in riesigen Tanks mit einer Genauigkeit im Millimeterbereich. Das System dient als zuverlässiger Auslöser für eine Notabschaltung, um Folgekatastrophen wie Brände oder Wasserüberläufe zu verhindern.
-
Verhalten von Gummiisolatoren und -brücken
Erfasst präzise langsame, große Bewegungen nahe den Auslegungsgrenzen. Optimiert die Instandhaltungskosten und ermöglicht eine rasche Wiederherstellung (Wiederaufnahme des Verkehrs) unmittelbar nach einem Erdbeben.

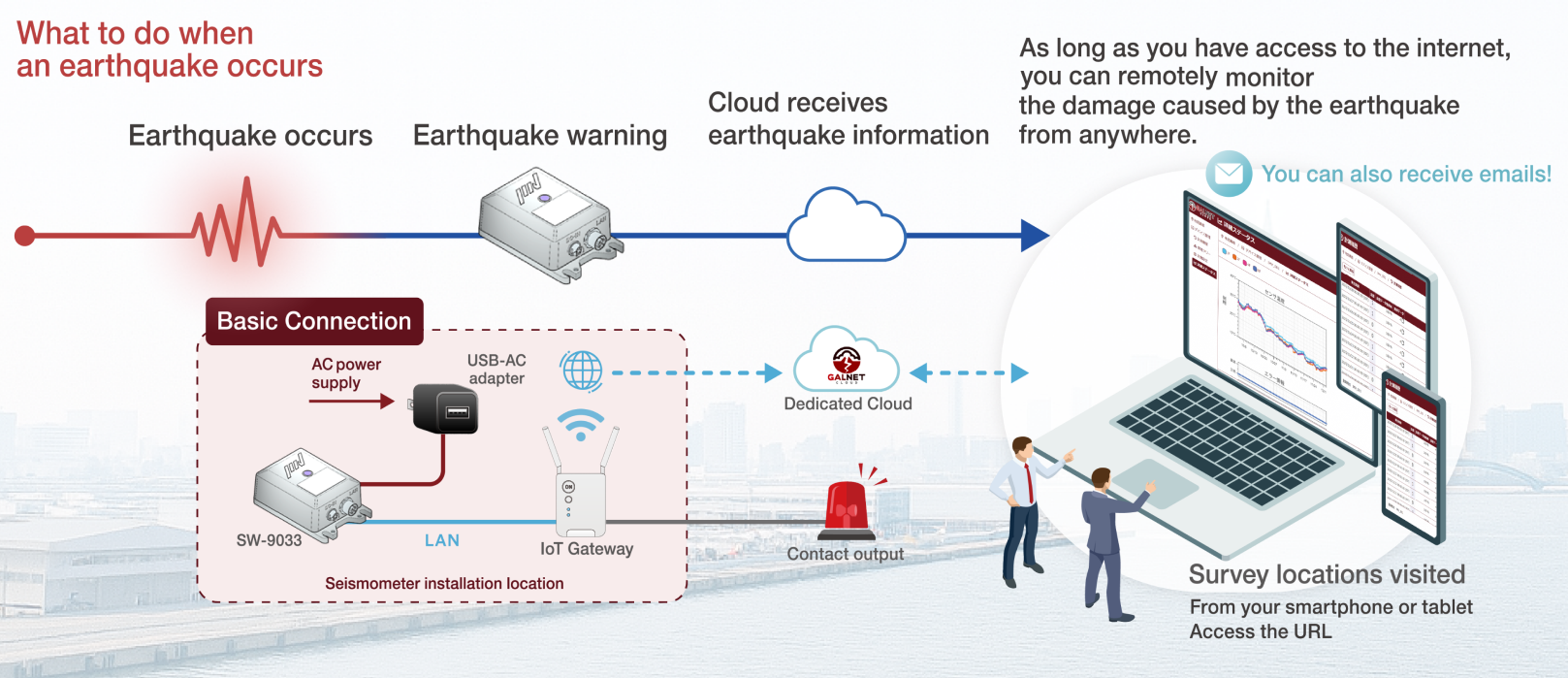

Cloud-basierte Erdbebenüberwachung zur Fernschadensbewertung
-
Einstellung
Individuell anpassbare Einstellungen für jeden registrierten Standort ermöglichen die Festlegung spezifischer E-Mail-Empfänger für Benachrichtigungen bei seismischen Ereignissen sowie geplante Schwingungsmessungen und Selbsttests zur Zustandsüberwachung.
-
Kartenansicht
Der Überwachungsstatus der angeschlossenen Seismographen kann auf einer Karte ausgewählt werden.
-
Erdbebenhistorie
Die letzten 50 Erdbeben werden angezeigt
-
Status
Grafische Darstellung der seismischen Gebäudeparameter (z. B. Innentemperatur) für jeden Aufstellungsort
Zeichnung
CE-zertifiziert
S-QUBE entspricht den Anforderungen der CE-Kennzeichnung.
Es unterliegt der Standardverteilung, der es entspricht.
Neben der Zuverlässigkeit bei Messung und Steuerung hat sich S-QUBE aufgrund seiner geringen Störanfälligkeit und des geringen Risikos von Störbeeinflussungen auf andere Geräte als problemlos in bestehende Anlagenumgebungen integrierbar erwiesen.
