Migration ist ein elektrochemisches Ausfallphänomen, bei dem sich Metallionen – wie beispielsweise Kupfer – unter Anlegen einer Spannung in einer Umgebung mit hohen Temperaturen und hoher Luftfeuchtigkeit auflösen, durch den Isolator wandern und ausfallen.
Dies führt dazu, dass sich leitfähige Dendriten zwischen normalerweise isolierten Leitern bilden, was Kurzschlüsse, Unterbrechungen und eine Verringerung des Isolationswiderstands zur Folge hat.
Aufgrund der Miniaturisierung, der erhöhten Leistungsdichte und der höheren Spannungen bei elektronischen Geräten (z. B. Elektrofahrzeuge und erneuerbare Energien) wird der Abstand zwischen den Elektroden immer geringer, was bedeutet, dass das Risiko eines Ausfalls aufgrund von
Die Migration ist höher als je zuvor.

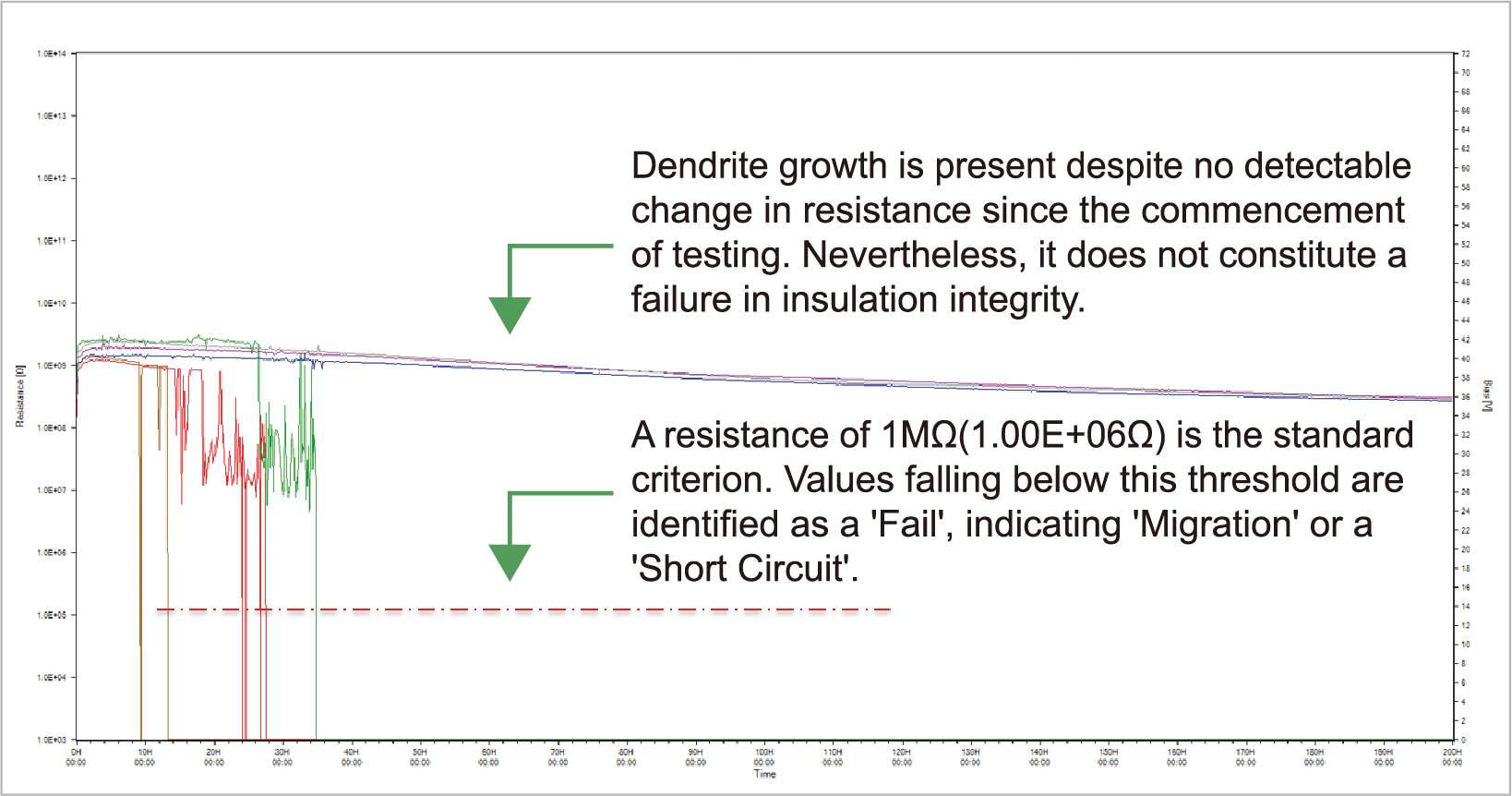

Bei diesem Test wird die Produktzuverlässigkeit bewertet, indem der Isolationswiderstand kontinuierlich in Echtzeit gemessen wird, während das Prüfobjekt (z. B. eine Leiterplatte) einer Spannungsbelastung ausgesetzt wird.
Es spielt eine entscheidende Rolle bei der Vermeidung von Produktrückrufen und Brandfällen.
| Standard | Übersicht | Anwendungen |
|---|---|---|
| JPCA-ET | Norm der Japan Electronics Packaging and Circuits Association. Prüft die Zuverlässigkeit der Isolierung nach den strengen japanischen Umweltkriterien. |
Standardprüfung für Unterhaltungselektronik und industrielle Leiterplatten (PCBs) im Inland. |
| IPC-TM-650 | Internationale Prüfverfahren, die vom IPC (USA) festgelegt wurden. Sie decken ein umfassendes Spektrum an physikalischen, chemischen und elektrischen Eigenschaften von Leiterplatten ab. | Qualitätssicherung und Konformitätsprüfungen für elektronische Leiterplatten und Mehrschichtleiterplatten für den globalen Markt. |
| JIS Z 3197 | Japanische Industrienorm für die Prüfung von „Lötflussmitteln“. Bewertet die Korrosivität und die Eigenschaften von Flussmittelrückständen. | Auswahl der Lötmaterialien und Überprüfung der chemischen Beständigkeit während des Montageprozesses. |
| IEC 60068-2 | Norm der Internationalen Elektrotechnischen Kommission für Umweltprüfungen. Definiert verschiedene Belastungen, darunter Temperatur, Feuchtigkeit, Vibration und Stoßbelastung. | Bewertung der Umweltbeständigkeit nach internationalen Standards für weltweit exportierte elektronische Bauteile und Geräte. |
| JIS C 60068-2 | Die japanische Fassung der Norm IEC 60068-2. Angepasst an internationale Normen, um die Einheitlichkeit bei Umweltprüfungen zu gewährleisten. | Prüfung der Beständigkeit elektrischer und elektronischer Produkte gegenüber Temperatur, Feuchtigkeit und mechanischen Belastungen. |
| JASO D001 | Von der Society of Automotive Engineers of Japan festgelegte Norm. Legt die für die Automobilelektronik typischen rauen Umgebungsbedingungen fest. | Entwicklung und Qualitätsbewertung von elektronischen Bauteilen für die Automobilindustrie für japanische Erstausrüster und Zulieferer. |
| ISO 16750-4 | Internationale Norm bezüglich der Umgebungsbedingungen für elektrische und elektronische Geräte in Straßenfahrzeugen (Teil 4: Klimatische Belastungen). | Von globalen Automobilherstellern (OEMs) geforderte Bewertung der klimatischen Beständigkeit für fahrzeugseitige Ausrüstung. |
Leiterplatten (PCBs)
Halbleiter
Elektrofahrzeuge (EV)
Elektronische Materialien
Lithium-Ionen-Akkus (Li-Ion)
Glassubstrate
Starre Leiterplatten und flexible Leiterplatten (FPC), Glasgewebe, Unterfüllmaterialien, Aufbaufolien
Harzverpackungen und Vergussmassen, Isolierfarben, leitfähige Materialien, Klebstoffe
Zwischenschichtdielektrika, Reinigungsmittel, Lötstopplack, Deckschichtfolien
Beschichtungs-, Flussmittel- und Ätzrückstände, Verunreinigungen/Fremdkörper, Durchgangsbohrungen und Via-Bohrungen
Feiner Rasterabstand (enger Abstand), Leiter- und Elektrodengeometrie
Durchsteckabstand, Konfigurationen für mehrschichtige Leiterplatten

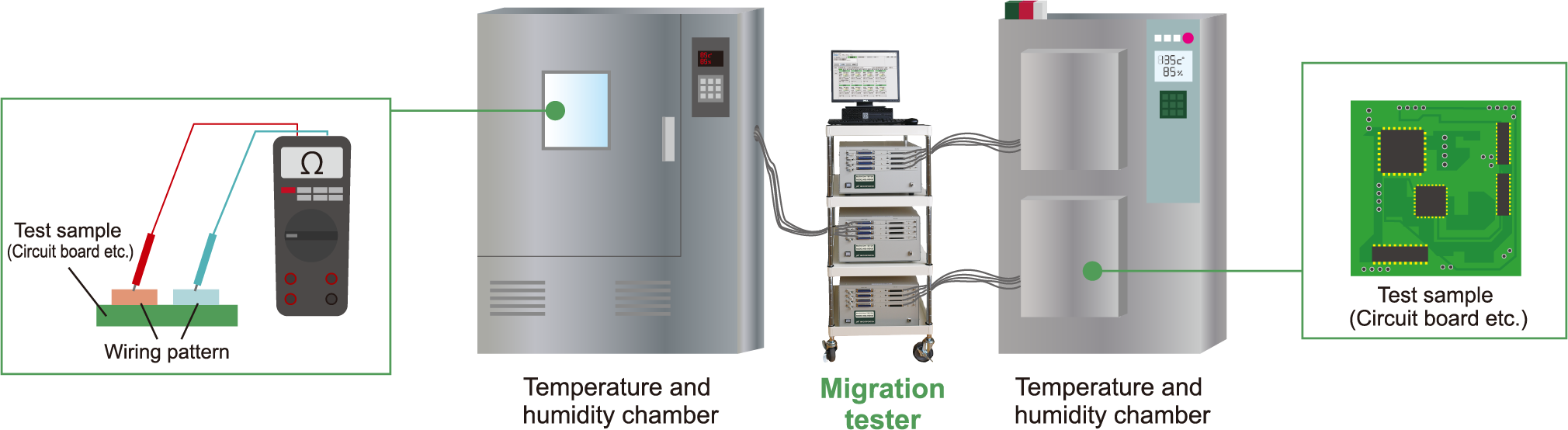

Wir messen den Isolationswiderstand kontinuierlich, indem wir Ihre Proben – wie beispielsweise Leiterplatten – in einer kontrollierten Umgebung mit hohen Temperaturen und hoher Luftfeuchtigkeit einer Spannungsbelastung aussetzen.
| Artikel (Modell) | MIG-8600B/32 | MIG-87B |
|---|---|---|
| Angewandte Spannung | +1,0 V bis +250 V (in Schritten von 0,1 V) | |
| Maximale Anzahl von Erweiterungskanälen | Bis zu 256 Kanäle | 16 Kanäle |
| Bereich des Isolationswiderstands | 105 Ω bis 1014 Ω (bei 100 V) | |
| Systemanforderungen | OS: Kompatibel mit Windows 11 | |
| Stromversorgung | 100 V Wechselstrom, 50/60 Hz, ca. 100 VA | 100 V Wechselstrom, 50/60 Hz, ca. 60 VA |
| Außenmaße | B 385 × T 432 × H 227 mm (ohne hervorstehende Teile) | |
| Gewicht | ca. 18 kg (für 32 Kanäle) | ca. 14 kg |
Die MIG-Serie verfügt über eine separate Stromversorgungs- und Messschaltung für jeden Kanal, sodass selbst bei einer Migration in einem Kanal die anderen Kanäle davon völlig unberührt bleiben.
1-Kanal-Blockschaltbild
Die an den einzelnen Lötpunkten jedes Kanals anliegende Spannung wird ständig überwacht und entsprechend dem eingestellten Wert geregelt.
1-Kanal-Blockschaltbild
Durch den Einsatz eines zweischichtigen Active-Guard-Kabels* werden Umgebungsgeräusche und Netzbrummen ausgeblendet. Die Genauigkeit des Migrations-Tests, bei dem schwache Ströme gemessen werden, wird dadurch erheblich verbessert.
Koaxialkabel, die für Messzwecke verwendet werden, weisen bei der Messung sehr kleiner Ströme die folgenden zwei Probleme auf.
Wir vermeiden diese Effekte so weit wie möglich, indem wir doppelt abgeschirmte Leiter im Messkabel verwenden und zusätzlich eine aktive Abschirmungsfunktion vorsehen. Bei dieser Konstruktion wird der innere Abschirmungsleiter so gesteuert, dass er auf dem gleichen Potential wie die Messleitung liegt, wodurch den Auswirkungen von Widerstand und Kapazität zwischen der Messleitung und dem inneren Abschirmungsleiter entgegengewirkt wird. Dadurch werden die oben genannten Effekte (1) und (2) beseitigt.
Für Tests, die von anderen Unternehmen nicht durchgeführt werden können, stehen qualifizierte Mitarbeiter zur Verfügung.
Verfügbare Tests
〒252-0185 870 Hizure, Midori-ku, Sagamihara-shi, Kanagawa, Japan
IMVs meistverkaufte Maschine Sowohl die niedrige Seite als auch die hohe Seite können mit dieser Maschine unterstützt werden.
Kompakt, leicht und platzsparend! Gleiche Leistung wie MIG-8600B 16ch ist feststehend und kompakt, so dass es überall installiert werden kann. Kann mit bis zu 250V betrieben werden.
