Sự di chuyển là một hiện tượng hư hỏng điện hóa, trong đó khi áp dụng điện áp trong môi trường có nhiệt độ cao và độ ẩm cao, các ion kim loại — chẳng hạn như đồng — sẽ hòa tan, di chuyển qua lớp cách điện và kết tủa.
Điều này khiến các nhánh dẫn điện hình thành giữa các dây dẫn vốn được cách điện, dẫn đến chập mạch, đứt mạch và làm giảm điện trở cách điện.
Do xu hướng thu nhỏ kích thước, tăng mật độ và điện áp cao hơn của các thiết bị điện tử (ví dụ: xe điện và năng lượng tái tạo), khoảng cách giữa các điện cực đang ngày càng thu hẹp, điều này có nghĩa là nguy cơ hỏng hóc do hiện tượng di chuyển ion (br) gây ra đang cao hơn bao giờ hết.
Thử nghiệm này đánh giá độ tin cậy của sản phẩm bằng cách liên tục đo điện trở cách điện theo thời gian thực trong khi áp dụng điện áp thử nghiệm lên mẫu thử (chẳng hạn như bảng mạch in).
Nó đóng vai trò quan trọng trong việc ngăn ngừa việc thu hồi sản phẩm và các vụ hỏa hoạn.
| tiêu chuẩn | Tổng quan | Ứng dụng |
|---|---|---|
| JPCA-ET | Tiêu chuẩn của Hiệp hội Bao bì và Mạch điện tử Nhật Bản. Đánh giá độ tin cậy của vật liệu cách nhiệt theo các tiêu chuẩn môi trường nghiêm ngặt của Nhật Bản. |
Tiêu chuẩn đánh giá đối với các thiết bị điện tử tiêu dùng trong nước và bảng mạch in công nghiệp (PCB). |
| IPC-TM-650 | Các phương pháp thử nghiệm quốc tế do IPC (Hoa Kỳ) ban hành. Bao quát một loạt các tính chất vật lý, hóa học và điện của bảng mạch in (PCB). | Kiểm tra đảm bảo chất lượng và kiểm tra tuân thủ đối với bảng mạch điện tử và bảng mạch nhiều lớp dành cho thị trường toàn cầu. |
| JIS Z 3197 | Tiêu chuẩn công nghiệp Nhật Bản về thử nghiệm “Chất trợ hàn”. Đánh giá tính ăn mòn và các tính chất của cặn chất trợ hàn. | Lựa chọn vật liệu hàn và kiểm tra tính ổn định hóa học trong quá trình lắp ráp. |
| IEC 60068-2 | Tiêu chuẩn của Ủy ban Kỹ thuật Điện quốc tế về thử nghiệm môi trường. Tiêu chuẩn này quy định các yếu tố tác động khác nhau, bao gồm nhiệt độ, độ ẩm, rung động và va đập. | Đánh giá theo tiêu chuẩn quốc tế về độ bền môi trường đối với các linh kiện và thiết bị điện tử xuất khẩu ra toàn cầu. |
| JIS C 60068-2 | Phiên bản tiếng Nhật của tiêu chuẩn IEC 60068-2. Tuân thủ các tiêu chuẩn quốc tế để đảm bảo tính nhất quán trong các thử nghiệm môi trường. | Kiểm tra độ bền của các sản phẩm điện và điện tử trước các tác động của nhiệt độ, độ ẩm và tải trọng cơ học. |
| JASO D001 | Tiêu chuẩn do Hiệp hội Kỹ sư Ô tô Nhật Bản ban hành. Tiêu chuẩn này quy định các điều kiện môi trường khắc nghiệt đặc thù đối với thiết bị điện tử ô tô. | Phát triển và đánh giá chất lượng các linh kiện điện tử ô tô cho các nhà sản xuất thiết bị gốc (OEM) và nhà cung cấp của Nhật Bản. |
| ISO 16750-4 | Tiêu chuẩn quốc tế về điều kiện môi trường đối với thiết bị điện và điện tử trên phương tiện giao thông đường bộ (Phần 4: Tải trọng khí hậu). | Đánh giá độ bền trong điều kiện khí hậu theo yêu cầu của các nhà sản xuất ô tô toàn cầu (OEM) đối với thiết bị lắp đặt trên xe. |
Bảng mạch in (PCB)
Chất bán dẫn
Xe điện (EV)
Vật liệu điện tử
Pin lithium-ion (Li-ion)
Chất nền thủy tinh
Bảng mạch in cứng (PCB) & Mạch in dẻo (FPC), Vải thủy tinh, Vật liệu lấp đầy, Màng phủ
Vật liệu đóng gói và bao bọc bằng nhựa, Mực cách điện, Vật liệu dẫn điện, Chất kết dính
Chất điện môi giữa các lớp, Chất tẩy rửa, Chất chống hàn, Màng phủ
Cặn mạ, chất trợ hàn và cặn ăn mòn, tạp chất / vật lạ, lỗ xuyên và lỗ via
Khoảng cách nhỏ (khoảng cách hẹp), cấu trúc dây dẫn và điện cực
Khoảng cách lỗ xuyên, Cấu hình bảng mạch nhiều lớp
Chúng tôi tiến hành đo điện trở cách điện liên tục bằng cách áp dụng điện áp thử nghiệm lên các mẫu của quý khách—chẳng hạn như bảng mạch in (PCB)—trong môi trường có nhiệt độ và độ ẩm cao được kiểm soát.
| Sản phẩm (Mẫu) | MIG-8600B/32 | MIG-87B |
|---|---|---|
| Điện áp đầu vào | +1.0V to +250V (0.1V increments) | |
| Số kênh mở rộng tối đa | Up to 256 ch | 16 ch |
| Phạm vi điện trở cách điện | 105Ω to 1014Ω (at 100V) | |
| Yêu cầu hệ thống | OS: Windows 11 compatible | |
| Nguồn điện | AC 100V, 50/60Hz, approx. 100VA | AC 100V, 50/60Hz, approx. 60VA |
| Kích thước bên ngoài | W 385 × D 432 × H 227 mm(Excluding protrusions) | |
| Trọng lượng | Approx. 18 kg (for 32ch) | Approx. 14 kg |
Dòng sản phẩm MIG được trang bị mạch cấp nguồn và mạch đo lường riêng biệt cho từng kênh, do đó ngay cả khi xảy ra hiện tượng nhiễu chéo ở một kênh, các kênh còn lại vẫn hoàn toàn không bị ảnh hưởng.

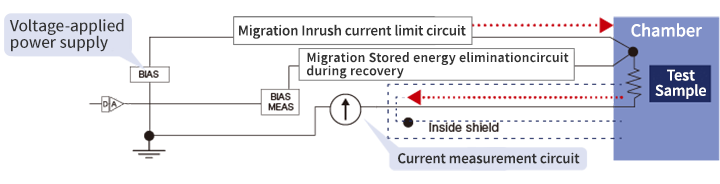

Sơ đồ khối 1 kênh

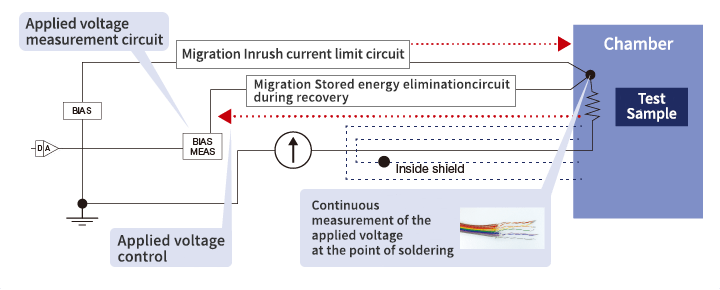

Điện áp được áp dụng tại từng điểm hàn của mỗi kênh được theo dõi và điều khiển liên tục theo giá trị cài đặt.
Sơ đồ khối 1 kênh

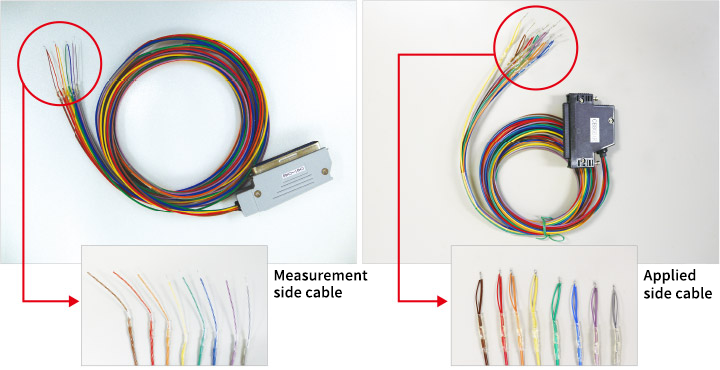

Việc sử dụng cáp bảo vệ chủ động hai lớp* giúp loại bỏ tiếng ồn xung quanh và tiếng ồn từ các thiết bị điện. Do đó, độ chính xác của thử nghiệm di chuyển, vốn đo lường các dòng điện yếu, được cải thiện đáng kể.
Cáp đồng trục dùng để đo lường gặp phải hai vấn đề sau đây khi đo các dòng điện rất nhỏ.
Chúng tôi hạn chế tối đa những ảnh hưởng này bằng cách sử dụng dây có lớp chắn kép trong cáp đo và tích hợp chức năng bảo vệ chủ động. Với cấu trúc này, dây chắn bên trong được điều khiển để duy trì cùng mức điện thế với đường dây đo, từ đó triệt tiêu tác động của điện trở và điện dung giữa đường dây đo và dây chắn bên trong. Điều này giúp loại bỏ các tác động nêu tại (1) và (2) ở trên.
Chúng tôi có đội ngũ nhân viên chuyên môn cao để thực hiện các cuộc kiểm tra mà các công ty khác không thể thực hiện.
Các bài kiểm tra hiện có
