Compact systems

Baureihe m

Leise Schwingerreger für störungsfreie Tests

Geräuschloser Typ, geeignet für die Prüfung von ungewöhnlichen Geräuschen

Die Testsysteme der Baureihe m arbeiten besonders leise, um Störgeräusche des Prüflings besser wahrnehmen zu können

Eigenschaften

Geräuscharmer Lauf durch integrierten Kühllüfter

Integrierter Gleichstrom-Kühllüfter. Luftselbstkühlung bei Stopp des Kühllüfters (mit Leistungsminderung).

Leistungsverstärker sind hocheffizient und platzsparend

Der MA1-CE-Leistungsverstärker verwendet ein Schaltsystem zur Stromeinsparung und für einen hohen Wirkungsgrad.
Dadurch konnte der Stromverbrauch im Vergleich zu herkömmlichen Kompaktschüttlern auf die Hälfte reduziert werden. Durch die Verringerung der Höhe und Tiefe wurde das Volumen um zwei Drittel reduziert und das Gewicht von 35 kg auf 25 kg gesenkt, wodurch er kompakt und leicht ist. Außerdem wird er mit 100 V Wechselstrom betrieben, so dass kein Netzteil erforderlich ist.

Kompaktes Design spart Platz

Die m-Serie hat ein kompaktes Design, das überall installiert werden kann.
Der m120-CE hat eine Vibrationskraft von 1200 N und eine maximale installierte Masse von 120 kg.

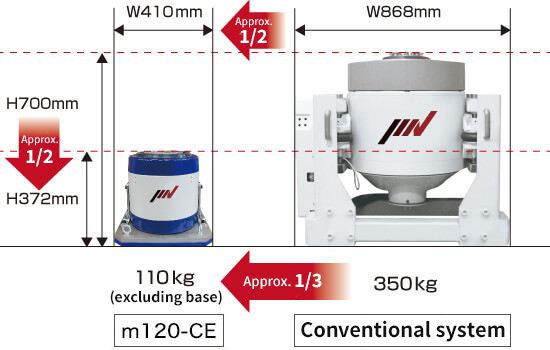

Im Vergleich zu Systemen mit gleicher Vibrationskraft ist das m120-CE etwa halb so hoch und breit und hat ein Drittel der Masse.

Tragbar

Tragbar

Das m030-CE hat eine Masse von 22 kg und das m060 hat eine Masse von 40 kg & wird mit einem Griff geliefert, der es tragbar macht. *Nur für m030 und m060.

Tragbar

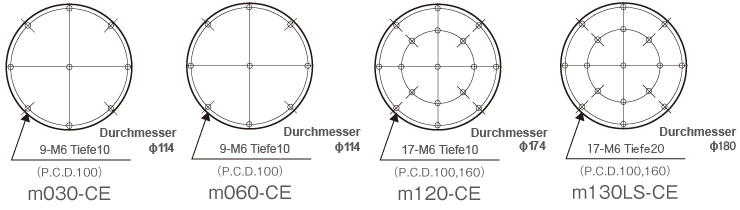

Armatur Lochbilder

Einheit: mm

Armatur Lochbilder

Zeichnung

  • Zeichnung m030-CE
  • Zeichnung m060-CE

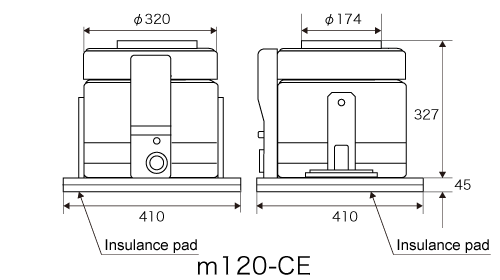

  • Zeichnung m0120-CE

Option

Expander

垂直補助テーブ

Expander Spezifikationen

Typ Abmessungen (mm) Gewicht (kg) Frequenz maximum (Hz) m030-CE m060-CE m120-CE
TBV-125-□-A 125 × 125 × t20 0.9 2000
TBV-200-□-A 200 × 200 × t20 2.5 1500  ○*
TBV-315-□-A 315 × 315 × t30 8.5 1000    ○*
*TBV-400-□-A 400 × 400 × t35 14.4 600      ○*

“-A” Am Ende der Modellnummer steht für eine Aluminium-Legierung.
Fügen Sie den Schwingerreger Typ, bei “ □ ” ein.
* Das als Zusatzführung verwendete Linearlager wird für die Kombination von kompaktem Schwingerreger und Erweiterung der Aufspannfläche eingesetzt. Höhere bewegte Masse durch zusätzliche Führungen

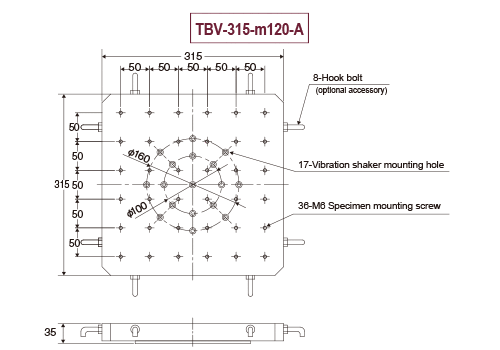

Head expander Zeichnung

  • Head expanderZeichnung
  • Head expanderZeichnung
  • Head expanderZeichnung

Gleittisch

Slip table

Gleittisch Spezifikationen

Typ Abmessungen(mm) Frequenz maximum (Hz) Masse (kg)
m030-CE m060-CE m120-CE
TBH-200 200 × 200 500 4 4 5.5
TBH-315 315 × 315 500 7.5 7.5 9
TBH-400 400 × 400 500 12.3 14

Slip table Zeichnung

  • Slip tableZeichnung
  • Slip tableZeichnung

2-Achs-Schwingungsprüfsystem

2軸切換型振動試験機 DC-120-2.5L

Mehrachssystem Baureihe m

Kleines Mehrachssystem (einschl. 2-Achs simultan, 3-Achs simultan) aus Schwingerregern der Baureihe m und patentierter ICCU-Mehrachstechnologie mit Armatur- und Lastaufnahme.

Eigenschaften

● kompakte Bauform
● niedriger Geräuschpegel (Quietsch-Knarzprüfung)
● Messergebnisse von hoher Genauigkeit
● Geringe Leistungsaufnahme

Systemdaten
Nennkraft 1200 N
Tischabmessungen 200 × 200 mm
Frequenzbereich 500 Hz
Beschleunigung Maximum 30 m/s2
Auslenkung Maximum 10 mmp-p
Nutzlast Maximum 10 kg
Kühlung Luftkühlung
Geräuschpegel 55 dB(A)
Transportgewicht,ca. Ca. 730 kg
Leistungsbedarf 3φ 200 V, 4 kVA
