Umweltprüfkammer
Produkte können sowohl thermischen als auch mechanischen Belastungen ausgesetzt sein.
Das sollte nicht getrennt voneinander betrachtet werden, da die Auswirkungen in Verbindung stehen können.
IMV bietet Schwingprüfsysteme in Kombination mit Klimakammern an und gewährleistet damit die Möglichkeit, kombinierte Prüfungen durchzuführen.
Diese Prüfsysteme werden den Kundenwünschen entsprechend entwickelt.
Kammer für vertikale Anregung
Syn-3HA-40-V
-
*1 Innendruckregler:
Verringert durch Vibration verursachte Innendruckschwankungen (Standardausrüstung)
-
Produktespezifikationen
Innenmaße W1000 × D1000 × H1100 mm Temperaturbereich -40℃ to +150℃ Luftfeuchtigkeitsbereich 20％ to 95％ RH Temperaturgradient / Kühlen +20℃ → -40℃ In 60 minuten
(keine Gerade)Temperaturgradient / Heizen -40℃ → +150℃ In 90 minuten
(keine Gerade) -

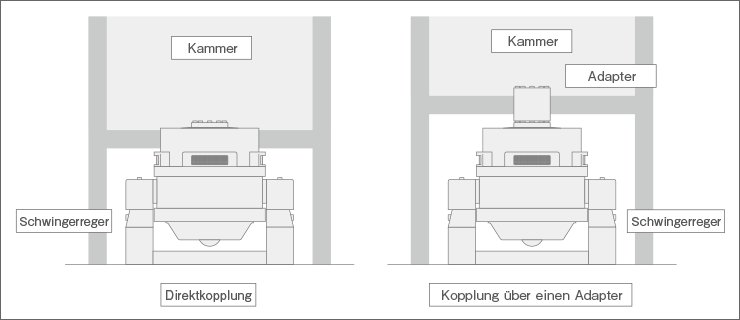

Andockbild von kombinierten Systemen
Syn-6HW-30-V
-
-
Produktespezifikationen
Innenmaße W1800 × D1900 × H1500 mm Temperaturbereich -30℃ to +80℃ Luftfeuchtigkeitsbereich 60％ to 95％ RH Temperaturgradient / Kühlen +45℃ → -30℃ In 35 minuten
(keine Gerade)Temperaturgradient / Heizen -30℃ → +80℃ In 25 minuten
(keine Gerade)

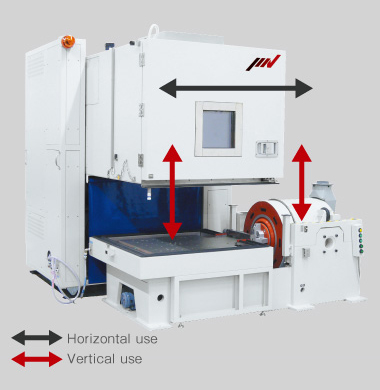

Kammer für vertikale und horizontale Anregung
Horizontaler Gleittisch für kombinierte Vibrationsprüfungen.
Kombiniert eine Schiene Unterstützung für horizontale Bewegung und ein Lift Unterstützung für vertikale Bewegung, Kammer kombinierten Test für beide vertikale und horizontale Achse.
Syn-3HA-70-VH
-
Vertikaler Einsatz
-
Horizontaler Einsatz
-
Schienen- und Höhenverstellung
-
Produktespezifikationen
Innenmaße W1000 × D1000 × H1000 mm Temperaturbereich -70℃ to +180℃ Luftfeuchtigkeitsbereich 20％ to 98％ RH Temperaturgradient / Kühlen 1℃/ minuten or more(keine Gerade) Temperaturgradient / Heizen 2℃/ minuten or more(keine Gerade) -
Video
Es zeigt, wie einfach es ist, den Schüttler für verschiedene Ausrichtungen einzurichten.
Option（Kammer für vertikale und horizontale Anregung）
-
Optionaler Kran
Ein Kran ermöglicht die sichere und einfache Handhabung der Prüflinge.
-
Führungsschienen und Tür mit Sichtfenster
Die vertikale Basis kann mit dem optionalen Kran an- und abmontiert werden, wobei der Expanderkopf auf dem Vibrationsgenerator montiert ist.
Darüber hinaus sind bedienerfreundliche Umgebungseinrichtungen wie Beobachtungstür und automatischer Einstellmechanismus für die Karosserieaufhängung usw. vorhanden.
-
Seitenfenster
Durch die Fensterposition ist es möglich, den Shaker und die Kammer auch dann zu verbinden, wenn der Prüfling bereits montiert ist.
-
Kabelträger
Kabel und Wasserrohre, die mit dem Kabelträger verbunden sind, sorgen für eine sichere Arbeitsumgebung.
Kammer für mehrachsige Anregung
Klimakammer für mehrachsiges Schwingungsprüfsystem.
Wenn der Prüfaufbau nicht für jede Anregungs-Achse neu konfiguriert werden muss, kann die Gesamtprüfdauer reduziert werden.
2-axis Syn-4HA-40-M
-
-
Produktespezifikationen
Innenmaße W1200 × D1200 × H1000 mm Temperaturbereich -40℃ to +150℃ Luftfeuchtigkeitsbereich 20% to 98% RH Temperaturgradient / Kühlen +20℃→-40℃ In 80 minuten
(Last: kombiniert + Aluminium 60 kg)Temperaturgradient / Heizen -40℃→+150℃ In 80 minuten
(Last: kombiniert + Aluminium 60 kg)
3-axis Syn-3HA-40-M
-
-
Produktespezifikationen
Innenmaße W1000 × D1000 × H1000 mm Temperaturbereich -70℃ to +180℃ Luftfeuchtigkeitsbereich 20％ to 98％ RH Temperaturgradient / Kühlen +20℃ → -70℃ 40 minuten
(keine Gerade)Temperaturgradient / Heizen -70℃ → +180℃ 40 minuten
(keine Gerade)

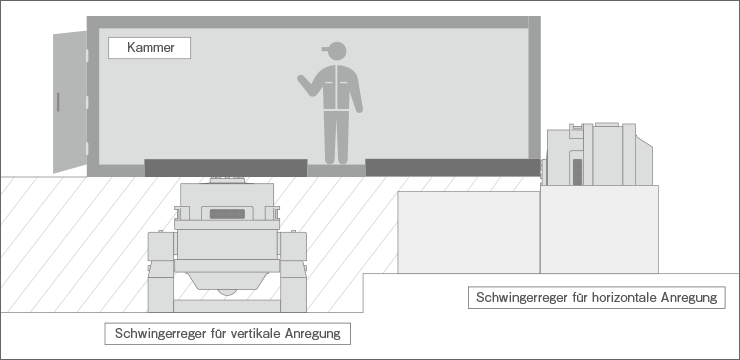

Kammer für große Prüflinge
Große Prüflinge können in einer Kammer vertikal und horizontal geprüft werden.
Syn-6HA-40-VH
-
-
Produktespezifikationen
Innenmaße W4000 × D2000 × H2500 mm Temperaturbereich -40℃ to +120℃ Luftfeuchtigkeitsbereich 30% to 95% RH Temperaturgradient / Kühlen +20℃→-40℃ In 120 minuten
(keine Gerade)Temperaturgradient / Heizen -40℃→+150℃ In 150 minuten
(keine Gerade) -
Andockbild von kombinierten Systemen
Controllers
Chamber controller
-

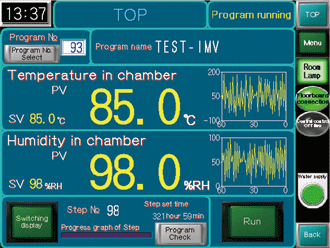

8,4-Zoll-Touchscreen
Übersichtliche Darstellung von Informationen und Tasten auf dem 8,4-Zoll-Touch-Panel. Klare, unmissverständliche Anzeige aller erforderlichen Informationen.
-

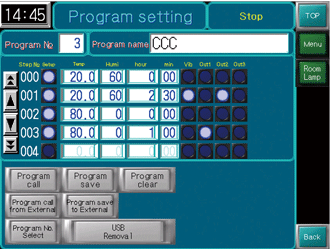

Auswahl des Programms
Bis zu 100 Programme können gespeichert werden, wobei die Auswahl des zu verwendenden Programms sehr einfach ist.
-

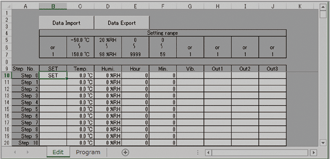

Programm im PC bearbeitbar
Die Einrichtung eines Tests kann mithilfe einer Tabellenkalkulation erfolgen.
Programme verwenden das Standard-CSV-Dateiformat.
-

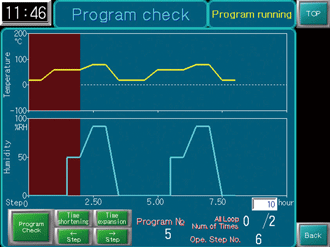

Bestätigung des Programms
Der Fortschritt des Tests wird durch tabellarische und grafische Anzeigen bestätigt.
-
Systemüberwachung (Option)
Der Teststatus von Schüttler und Kammer kann aus der Ferne überwacht werden.
-

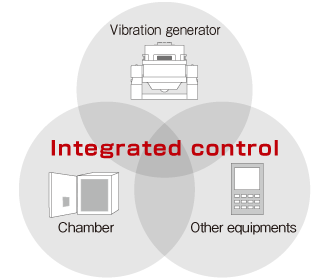

Integriertes Kontrollsystem (Option)
Mehrere Vibrationstestsysteme können von einem System gesteuert werden.
Option
Es gibt viele Optionen, die den Betrieb erleichtern, wie z. B. verschiedene Türpositionen und die Anordnung der Beobachtungsfenster.
Tür zur Beobachtung
Eine Beobachtungstür ermöglicht die Überwachung des Prüflings während des gesamten Tests.
Infrared irradiation
Instrument panels, doors, bumpers or body parts can be tested.
Beobachtungsfenster an der Decke
Ein Beobachtungsfenster an der Decke ermöglicht eine vollständige Sicht auf den Vibrationstisch und den Testkörper, ohne dass es zu blinden Flecken kommt.

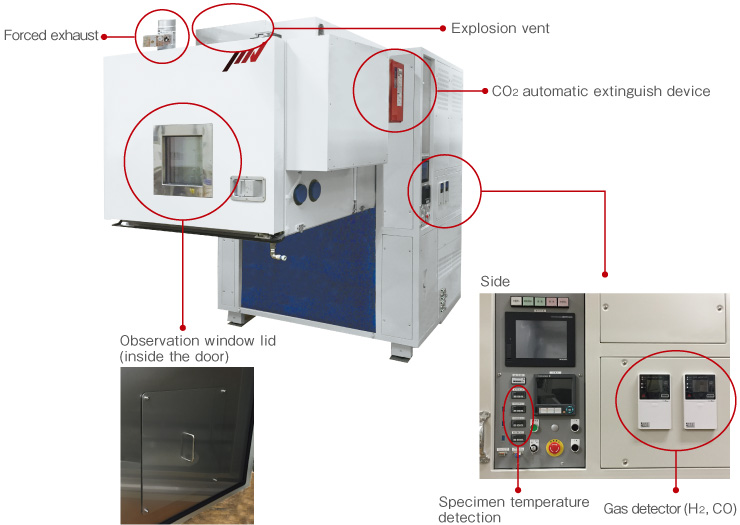

Sicherheitsmaßnahmen für Brennstoffzellen-Tests
Sicherheitsmaßnahmen für Brennstoffzellen-Tests
