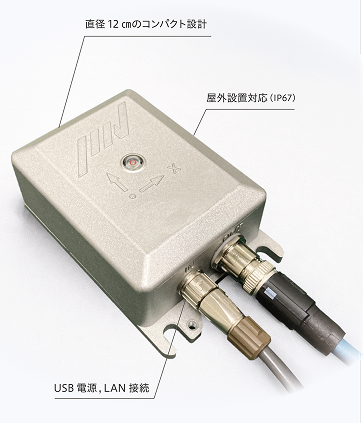

地震監視装置
S-QUBE
（SW-9033）
大阪・関西万博でも導入された
ミライを支える地震計
ーIP67防水・耐衝撃・長周期対応ー
地震計の常識を、手のひらサイズで塗り替える。
手のひらサイズのセンサーに、地震監視機能の全てを搭載しました。
クラウドと連携させることで遠隔からの地震被害の把握も可能に
導入事例
S-QUBEが活用されている現場
緊急遮断や警報が必要な場所に
-
生産工場
-
ガスタンク
-
発電所
-
配水池
-
水門
-
空港
-
橋梁
-
病院
-
学校
-
市役所

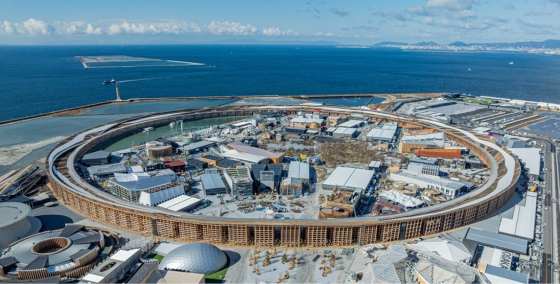

大阪・関西万博
-
『会場そのものが、今どれくらい揺れているか』
万が一の際に適切な初動判断を行うためのピンポイント計測で
埋立地・夢洲の「揺れ」を、衛星通信×クラウドで可視化。
過酷な屋外環境にも耐え抜く、ミライの地震監視ネットワークで
イベントの安心・安全の担保に貢献いたしました。 -
特長
手のひらサイズのセンサーに、地震監視機能のすべてを搭載
充実の機能
-
地震発生時のトリガ検知
地震検知基準となる振動加速度しきい値をさまざまな条件で設定が可能。
-
システム親和性
USB電源とLAN接続の採用により、PCや様々なネットワークシステムとの接続が簡単に。
-
長周期地震動計測機能
特に高層ビルで被害が大きくなる、長周期の地震動計測にも対応。国際規格 ISO 37174 カテゴリ＋L対応。
安心安全な地震計
-
耐衝撃性
デリケートで扱いにくいと思われがちな地震計を、衝撃に強く扱いやすい設計に。
-
IP67対応
水没にも耐えられるIP67保護等級。屋外環境でも安定した運用が可能。
-
雷にも強い
各種ノイズや雷サージにも耐えられるEMC試験をクリア。
おトクなポイント
-
手のひらサイズに高度な性能
直径12cmのセンサーに、ISO37174準拠の長周期地震動計測機能など従来の地震計を上回る計測性能を搭載。
-
省電力設計
もしもの地震に備えて常に待機している地震計。低い消費電力を実現したエコ設計で安心。
-
配線コスト軽減
専用ケーブルではない市販のLANケーブルでの延長も可能で配線コストが大幅ダウン。
0.02Hzでも1%以下の誤差で長周期地震の計測
地震大国である日本において、いま最も対策が急務とされているのが「長周期地震動」です。
弊社は、この目に見えない巨大なエネルギーを正確に捉えるため、製品の心臓部である振動センサを国立研究開発法人 産業技術総合研究所（AIST）へ委託し、その性能を検証いたしました。
その結果、0.02Hz（周期50秒）という極低周波数帯域において、誤差1%以下という驚異的な計測精度が証明されました。
従来のセンサではノイズに埋もれがちだった超長周期の揺れを、極めて高い信頼性でデータ化し構造物の「真の挙動」をリアルタイムで把握いたします。
-
超高層ビル・マンションの安全管理
「どこまで揺れたか、ダメージはあるか」を即座に判定。エレベーター制御や帰宅困難者判断の精度を劇的に向上させ、都市の混乱を最小限に抑えます。
-
石油タンクのスロッシング対策
巨大タンク内の液面変動をミリ単位の精度で監視。火災や溢水などの二次災害を防ぐための、確実な緊急遮断トリガーとして機能します。
-
免振ゴム・橋梁の挙動確認
設計限界に近いゆっくりとした大きな動きを正確に記録。メンテナンスコストの最適化と、地震直後の早期復旧（通行再開）を支援します。

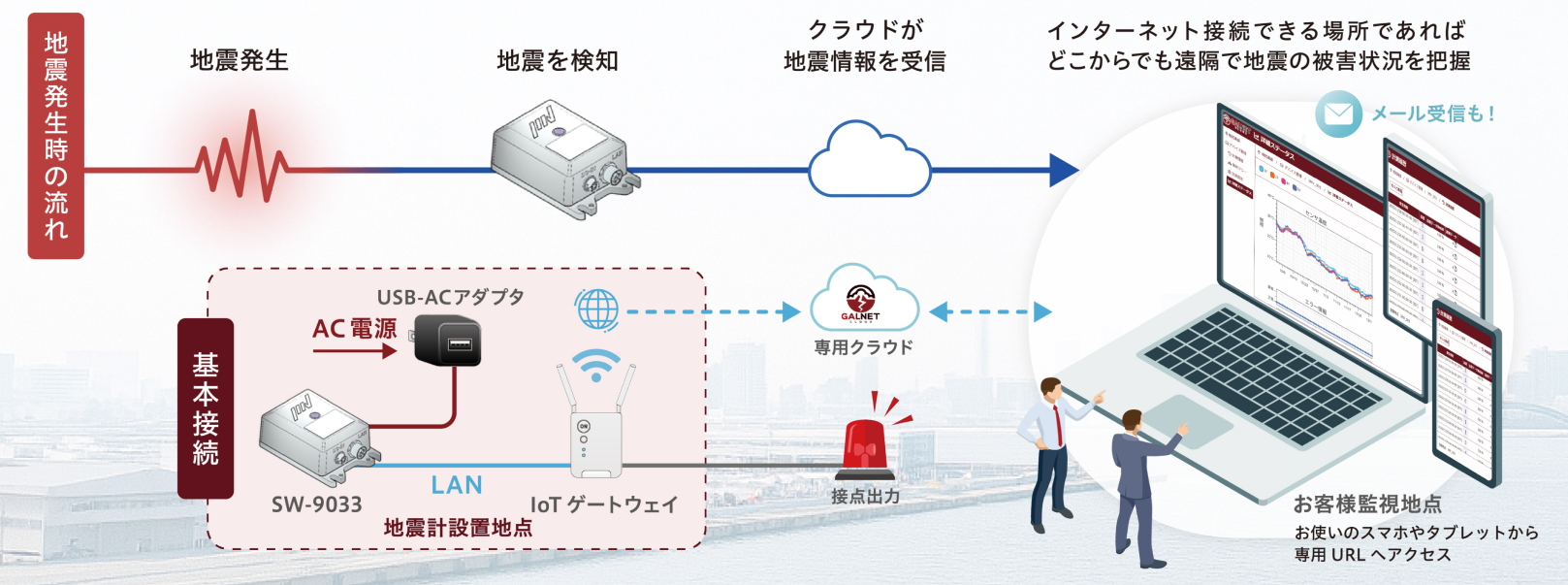

クラウドによる地震監視で、遠隔での被害状況を把握できます。
-

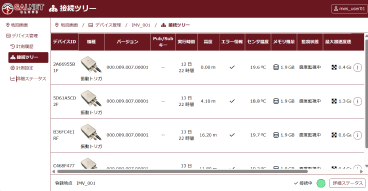

各種設定
登録地点毎に地震発生時のアラートメール送信先の設定、地点単位での定時計測（微動計測）やセルフテスト（状態確認）の設定が可能です。
-

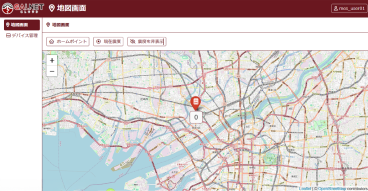

地図表示
接続している地震計の監視状況を、地図から選択して見ることができます。
-

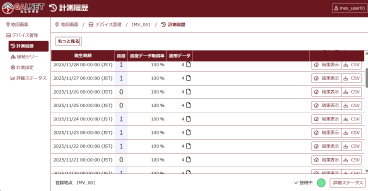

地震イベント履歴表示画面
画面表示直後は最新50件の地震イベントが表示されます。
-

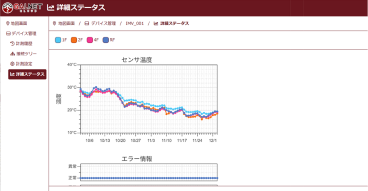

地震計ステータス画面
設置地点毎に地震計の状態パラメータ（内部温度など）をグラフで閲覧可能です。

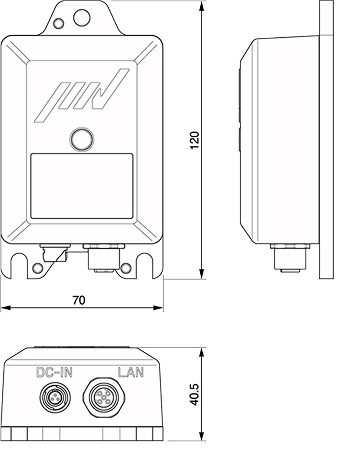

外形図
安全性
S-QUBEは、欧州標準化委員会によって策定される標準規格に従って設計されたCEマーキングに対応しています。
S-QUBEが適合している規格配下になります。
計測・制御の信頼性に加えて、ノイズへの耐性・他機器へのノイズ干渉のリスクが小さいことから
既存の設備環境に安心して組み込みやすいことが証明されています。
・EN 61326-1:2021 Electrical equipment for measurement, control and laboratory use –
EMC requirements – Part 1: General requirements
・EN 55011:2016 + A2:2021 (CISPR 11) Industrial, scientific and medical equipment –
Radio-frequency disturbance characteristics – Limits and methods of measurement
・EN 61000-3-2:2019 Electromagnetic compatibility (EMC) –
Part 3-2: Limits – Limits for harmonic current emissions (equipment input current ≤ 16 A per phase)
・EN 61000-3-3:2013 + A2:2021 Electromagnetic compatibility (EMC) –
Part 3-3: Limits – Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for
equipment with rated current <= 16 A per phase and not subject to conditional connection
・EN 61000-4-2:2021 Electromagnetic compatibility (EMC) –
Part 4-2: Testing and measuring techniques – Electrostatic discharge immunity test
・EN 61000-4-3:2021 Electromagnetic compatibility (EMC) –
Part 4-3: Testing and measurement techniques – Radiated, radiofrequency, electromagnetic field immunity test
・EN 61000-4-4:2021 Electromagnetic compatibility (EMC) –
Part 4-4: Testing and measurement techniques – Electrical fast transient/burst immunity test
・EN 61000-4-5:2014 + A1:2017 Electromagnetic compatibility (EMC) –
Part 4-5: Testing and measurement techniques – Surge immunity tests
・EN 61000-4-6:2014 + A1:2015 Electromagnetic compatibility (EMC) –
Part 4-6: Testing and measurement techniques – Immunity to conducted disturbances, induced by radio-frequency field
・EN 61000-4-8:2010 Electromagnetic compatibility (EMC) –
Part 4-8: Testing and measurement techniques – Power frequency magnetic field immunity test
・EN 61000-4-11:2020 Electromagnetic compatibility (EMC) –
Part 4-11: Testing and measurement techniques – Voltage dips, short interruptions and voltage variations immunity tests
