地震監視装置
地震監視装置
（SW-74SI）
SW-74の機能にSI値対応を加えたハイエンドモデル

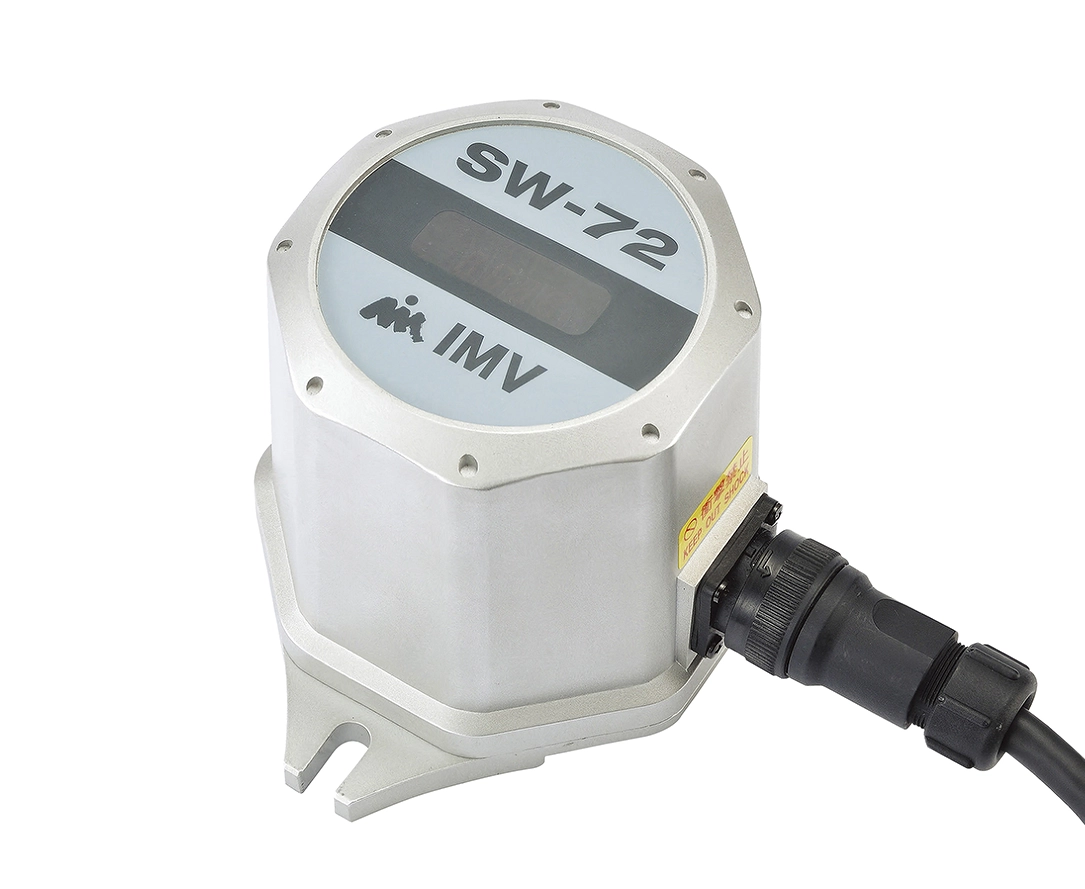

微細な地震動も検出可能なサーボ式加速度ピックアップを採用した高精度な地震計です。
10段階まで「加速度」「計測震度」「SI値」を個別に設定可能な多機能装置です。
特長
表示機能
-
LEDバックライトLCDを採用しています。情報の重要度をバックライトの色で表示するので、遠くからでも認識できます。
地震発生時には、「発生時刻」「最大加速度」「SI値」「震度階（計測震度準拠)」を表示します。 -
SI値対応 ※ハイエンドモデルのみの機能
メモリ機能
-
最大50件まで履歴及び地震波形データ（1分x10個）の記録が可能です。
※波形データを取り出すためにはオプションが必要 -
警報設定
-
10段階までの「加速度」「計測震度」「SI値」を個別に選択し、条件設定が可能です。
-
操作が簡単
-
指先で直接触れて操作できるタッチパネルを採用しています。操作が簡単なのでいざというときにも速やかな確認が可能です。
-
コンパクト
-
コンパクトサイズなので設置が簡単です。ラック内に収めればすっきり収納できます。
-
電源対応
AC100VかDC24V（オプション）から選択可能です。

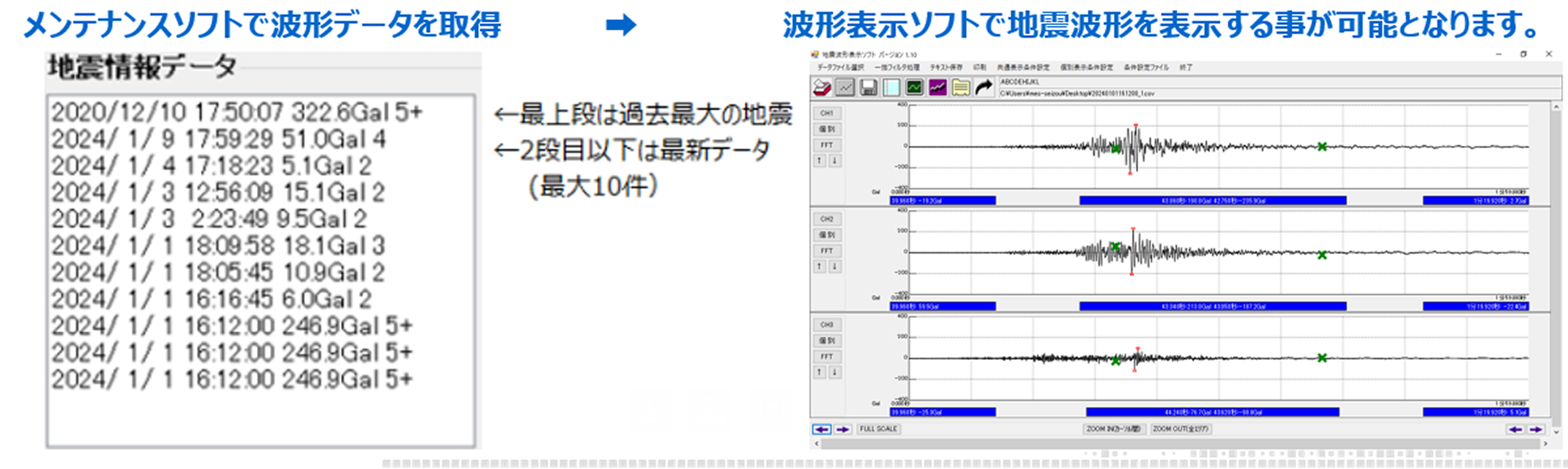

波形確認
-
オプションソフトウェアをインストールしたパソコンとの接続により、装置の各種設定や、内部メモリに記憶された地震波形データを取得することができます。
-

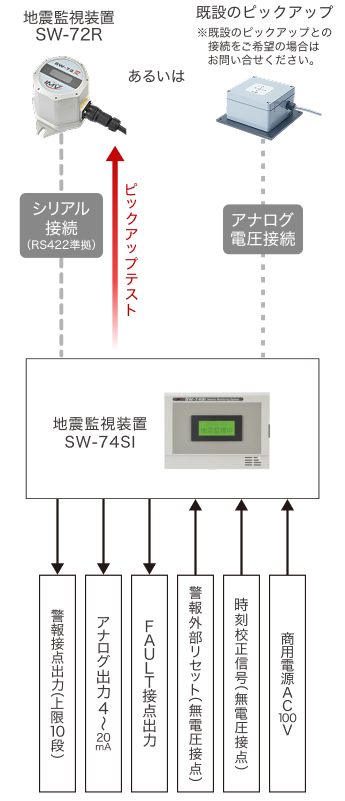

システム構成
オプション
プリンタ（μTP-58E）
地震計からRS-232C ケーブルを介してプリンタに加速度値、計測震度、警報発生時刻を印字します。

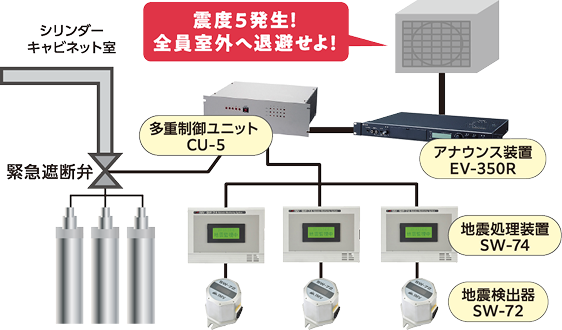

制御ユニット（CU-5）
地震計の制御・遮断用警報接点出力の信頼性を高めるための装置で3台のうち2台が作動した時に警報を発信します。
アナウンスマシン（EV-350R）
地震計と接続し、商業施設、オフィス、工場内、学校、観光施設、公共施設等で地震情報を放送することができます。
GPSアンテナ（GPA-017SC）/時刻修正装置（SA-259G-IMV）
GPSを利用し自動修正します。
外形図
