Cảm biến loại trợ lực

Cảm biến loại trợ lực dùng để theo dõi động đất hoặc đo chấn động vi mô trên các kết cấu kỹ thuật dân dụng vì độ nhạy và độ ổn định cao hơn hoặc đáp ứng pha chính xác hơn trong dải tần số thấp hơn so với cảm biến của các bộ chuyển đổi rung động khác.

Một chuyển động được cảm nhận bởi một máy dò dịch chuyển, một dòng điện được đưa vào cuộn dây để đưa khối lượng con lắc trở lại vị trí ban đầu. Dòng điện này sẽ tỷ lệ thuận với gia tốc, được chuyển đổi thành điện áp đầu ra. Cảm biến loại trợ lực dùng để theo dõi động đất hoặc đo chấn động vi mô trên các kết cấu kỹ thuật dân dụng vì độ nhạy và độ ổn định cao hơn hoặc đáp ứng pha chính xác hơn trong dải tần số thấp hơn so với cảm biến của các bộ chuyển đổi rung động khác.

Đặc trưng

Có thể phát hiện xuống từ DC

Tuyến tính nâng cao và độ phân giải cao

Độ nhạy cao và điện áp đầu ra lớn

Đáp ứng pha tuyệt vời trong dải tần số thấp

Hoạt động ổn định nhờ hệ thống treo uốn phần ứng không bị ma sát hoặc mỏi

Có thể hiệu chuẩn độ nhạy tĩnh bằng cách sử dụng gia tốc trọng lực

Có thể sử dụng cáp dài vì trở kháng đầu ra khá thấp

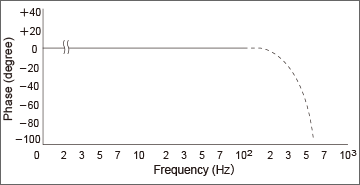

Phản hồi thường xuyên

Mặc dù giới hạn tần số trên của cảm biến trợ lực phải được xác định bởi tần số tự nhiên của con lắc bị ảnh hưởng bởi phản hồi âm dịch chuyển, nhưng nó thực sự bị giới hạn bởi bộ lọc thông thấp được cài đặt. Các thành phần tần số thấp hơn có thể được phát hiện khi tăng tốc DC. Tuy nhiên, giới hạn dưới sẽ phụ thuộc vào đặc tính tích phân của bộ khuếch đại trong trường hợp quy về vận tốc hoặc độ dịch chuyển.
